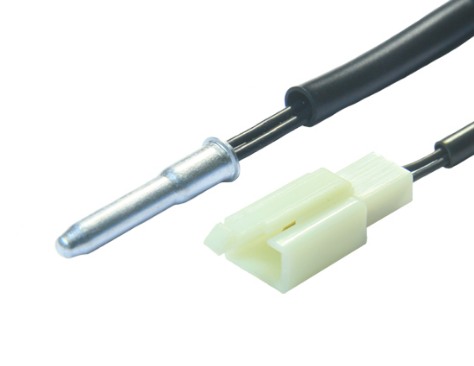

名稱：汽車空調冷凝器溫度傳感器
■ 特征
| 樂隊：Veteng | 用途：用于冷凝器溫度傳感。 |
| 產品型號：VT0202XA070 | 產品工作溫度范圍：- 40℃ ~ +125℃ |
|
機構認可：UL |
NTC熱敏電阻工作溫度。范圍： - 40℃ ~ +150℃ |
■ 產品圖紙
■ 材料清單
| 項目 | 材料 | 數據表 | 量 |
| 1 | 殼 | 鋁殼Ф2.6X3.5X23(DES1503006A-0) | 1 PCS |
| 2 | NTC熱敏電阻 |
LSCH 202X3500FAJG R25=2.2285 KΩ+2.5/-3%B25/50=3500 K±1% |
1 PCS |
| 3 | 環氧樹脂 | G-108 L：Gu-01L：G-008X黑色 | / |
| 4 | 管 | Φ3.5*4.5 600 V黑色聚氯乙烯外殼(無標記)260毫米 | 1個PCS |
|
5 |
鐵絲 |
UL 3266 26 AWG 2C TS 300V 125℃黑色330 mm | 1 PCS |
| 6 | 支架 | 4.0*28白色支架 | 1 PCS |
| 7 | 終端 | DJ 611-2.8X0.5黃銅 | 2 PCS |
|
端子 |
DJ7021A-2.8-1米色 | 1 PCS |
● 外殼、組件、電線、連接器，以及它們的顏色、大小、形狀和處理方法，都可以根據您的設計定制
● 這個殼的特殊形狀元件，我們可以合作設計和制造新的模具
● 如果您需要樣品，請與我們聯系。
■ 電特性
| 沒有。 | 項目 | 符號 | 試驗條件 | 敏。 | 也不是。 | 馬克斯。 |
單位 |
|
1 |
0℃電阻 | R0 |
Ta=0℃±0.0 5℃
PT≦0.1mW |
6.019 | 6.270 | 6.494 | KΩ |
| 2 | 25℃阻力 | R25 |
Ta=25℃±0.0 5℃ PT≦0.1mW |
2.162 |
2.229 | 2.284 | KΩ |
|
3 |
50℃電阻 | R50 |
Ta=50℃±0.0 5℃ PT≦0.1mW |
/ | 0.906 | / | KΩ |
| 3 |
B值 |
B25/100 | 3853.887*lNK | 3465.0 | 3500 | 3535.0 | K |
| 4 | 熱耗散常數 | δ | Ta=25℃(空氣中) | / | 4.0 | / | M W/℃ |
| 5 | 響應時間-進入液體 | τ | Ta=25±0.5℃ | / | / | 5.0 | 證交會 |
| 6 | 高鍋試驗 | / | DC1800V 60秒 | / | / | 1.0 | 馬 |
| 7 | 絕緣試驗 | / | DC500V 60秒 | 100 | / | / | MΩ |
● 電阻、B值和其他參數可以選擇為您的要求。
■ 機械試驗
| 沒有。 | 項目 | 通行準則 | 試驗條件 |
|---|---|---|---|
| 1 |
拉 試驗 |
不是松了， 無變形 |
1樹脂，在鍵合時，涂20N(約2.0kg)1分鐘。 在終端和電線之間，施加50N(約5.0KG)1分鐘 |
| 2 |
滴下 試驗 |
外觀無 明顯損傷 |
在高度1米處，產品自由下落，落在10毫米厚的橡木板上，3次。 |
■ 可靠性試驗
|
|
項目 | 通行準則 | 試驗條件 |
|---|---|---|---|
| 1 | 高溫儲存 |
⊿R/R25≤±3% ⊿B/B≤±3% 外觀無明顯損壞 |
105±3℃，1000±24h，采用DC5V系列1KΩ固定電阻，試驗后在常溫下等待2h。 |
| 2 | 低溫儲存 |
-20±5℃，1000±24H 測試結束后，在常溫下等待2小時。 |
|
| 3 | 恒溫恒濕試驗 |
40±2℃，90%~95%RH，100 h±24h 測試結束后，在常溫下等待2小時。 |
|
| 4 | 溫度沖擊試驗(空氣中) |
-20℃×30 min→25℃×5 min→250℃×30 min→25℃×5 min，周期5次 測試結束后，在常溫下等待2小時。 |
|
|
5 |
煮沸試驗 | 90±3℃，1000±24h，系列1KΩ固定電阻，試驗后，在常溫下等待2小時。 | |
| 6 | 鹽霧試驗 | 5%鹽水，35℃±1℃，96h，表面腐蝕面積不應超過表面積的5%。 | |
| 7 | 防撞試驗 | 傳感器傾斜60度，自由落體，傳感器與至少25公斤的鋼板相撞。 | |
| 8 | 過流試驗 |
105±3℃，施加5 min恒流， 經過24小時的測試，在常溫下等待2小時 |
|
| 9 | 振動試驗 | 頻率：10~55 Hz，振幅2.5mm，方向：X，Y，Z，每6小時 |
■ 貯存條件
1溫度：-10℃~+40℃
相對濕度：≦75%RH
3遠離腐蝕性的大氣和陽光。
4儲存期：1年
■ 產品應用條件
1應用中的使用溫度和功率不應超過產品規格中所列的規格；
移動和安裝產品時要小心處理；
當產品上出現變形或生銹的套管時，不應使用產品；
4破損殼體或觀察到外殼變形過大時，不應使用產品；
5避免產品在操作溫度范圍內溫度波動過大；
6不要對產品施加過大的沖擊和振動；
7.不要過度拉或彎曲導線；
8在任何有腐蝕氣體(CO2、NH3、SOX、NOX)的環境中不得使用；
不要在任何環境中使用含鹽水、酸、堿和有機的電解液。
9在有水的環境中不使用。高水分、高腐蝕性的溶液；
10通過NTC元件的電流會引起自熱，并可能影響測量；
11本產品屬于表面貼壓式溫度傳感器，使用時需充分制作底面并加熱；
